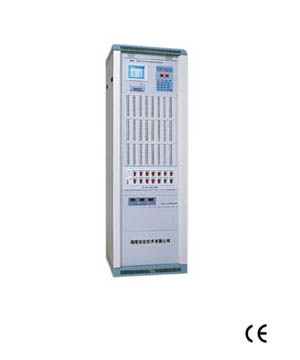

JB-QG-GST5000型火灾报警控制器（联动型）立柜式

1.       特点

    JB-QG-GST5000型控制器采用柜式结构，其最大容量可扩展到40个242地址编码点的回路，其功能操作显示面板与JB-QB-GST500型控制器相同，主要特点如下：

（1）              控制器采用柜式结构，各信号总线回路板采用拔插式设计，系统容量扩充简单、方便；

（2）              进一步加强了控制器的消防联动控制功能，可配置多块64路手动消防启动盘，完成对总线制外控设备的手动控制，并可配置多块14路多线制控制盘，完成对消防控制系统中重要设备的控制；

（3）              控制器可加配联动控制用电源系统，标准电源盘可提供DC24V、6A电源二总线；

（4）              控制器容量内的任一地址编码点，可由编码火灾探测器占用，也可由编码模块占用；

（5）              控制器可扩充消防广播控制盘和消防电话控制盘，组成消防广播和消防电话系统；

（6）         包括JB-QB-GST500型控制器的全部功能。

2.       主要技术指标

（1）         液晶屏规格：320×240图形点阵，可显示12行汉字信息

（2）         控制器容量：

a.        最多可带40个 242地址编码点回路，最大容量为9680个地址编码点

b.        可外接64台火灾显示盘；联网时最多可接32台其它类型控制器

c.        多线制控制点及直接手动操作总线制控制点可按要求配置

（3）         线制：与JB-QB-GST500型控制器相同

（4）         使用环境：

温度： 0℃~＋40℃

相对湿度≤95％，不结露

（5）         电源：

主电:为交流220V

控制器备电：DC24V 24Ah密封铅电池

联动备电：DC24V  24Ah密封铅电池

（6）         功耗≤150W

（7）         柜式控制器外形尺寸：

582mm×523mm×1540mm或582mm×523mm×1716mm
